在锂电池、电动工具、电动车、储能电源、数码产品、智能设备等行业里，电池保护板是一个很关键的部件。它平时不显眼，却负责保护电池不过充、不过放、不过流、不短路。一块保护板如果性能不稳定，电池组在使用过程中就可能出现充不进电、放不出电、突然断电、发热异常，严重时还会带来安全隐患。保护板测试仪的作用，就是在保护板装机或出厂之前，把这些保护功能提前测出来。

很多人第一次接触保护板测试仪，会以为它只是简单通电看一下好不好用。实际上，保护板测试并不是“亮不亮、通不通”这么简单。它要检测保护板在不同电压、电流、负载状态下的反应，看保护动作是否准确，恢复是否正常，延时时间是否合理，参数是否符合设计要求。对于批量生产企业来说，保护板测试仪不只是检测设备，更是质量控制的一道关口。

一、为什么保护板必须做测试?

电池保护板的核心任务，是在电池出现异常前后及时动作。比如单节电芯电压过高时，它要切断充电;电芯电压过低时，它要防止继续放电;负载电流过大时，它要限制输出;发生短路时，它要快速保护。听起来这些功能都在设计图纸里写得很清楚，但真正生产出来以后，每块板子是否都能稳定工作，必须靠测试验证。

保护板生产过程中，元器件焊接、MOS管性能、采样电阻、IC参数、线路设计、焊点质量、插件方向等，都可能影响最终结果。即使同一批物料，也可能因为工艺细节出现差异。如果没有保护板测试仪逐项检测，不良品就可能流入下一道工序，等装成电池包后再发现问题，维修成本会更高。

特别是批量生产时，人工靠万用表逐项测量效率低，也容易漏项。使用专用保护板测试仪，可以把多个测试项目集中完成，提高速度，也让结果更稳定。

二、保护板测试仪主要测哪些项目?

不同型号的保护板测试仪功能不完全一样，但常见测试内容大致包括过充保护、过充恢复、过放保护、过放恢复、放电过流保护、充电过流保护、短路保护、内阻测试、自耗电测试、均衡功能测试、温度保护测试等。

过充保护测试，是模拟电池电压升高的情况，看保护板是否能在设定电压附近切断充电。过充恢复测试，则是看电压下降后保护板能否正常恢复。

过放保护测试，是模拟电池电压降低，看保护板是否能及时停止放电，避免电芯被过度消耗。过放恢复测试则关系到电池重新充电后的唤醒能力。

过流和短路测试更接近实际使用风险。比如电动工具启动电流大，电动车瞬间负载高，储能设备外接负载复杂，如果保护板的过流参数不准确，就可能误保护或者保护不及时。

均衡测试主要用于多串电池保护板。多串电池在充放电过程中，各串电芯电压可能出现差异，均衡功能可以帮助电池组保持一致性。对于储能、电动车、动力电池包来说，这项功能非常重要。

三、不同保护板对应不同测试需求

保护板并不是一种固定产品。按应用来看，有单串保护板、多串保护板、动力保护板、储能保护板、数码保护板、工具电池保护板等。按电池类型来看，又可能用于三元锂、磷酸铁锂、钴酸锂、锰酸锂等不同体系。不同保护板的电压平台、串数、电流等级、保护逻辑都不一样，测试仪也要匹配。

比如单串小电流保护板，测试重点通常是过充、过放、短路、自耗电和导通内阻。多串保护板除了这些项目，还要关注每一串电压采样是否准确、均衡功能是否正常、连接线是否对应。动力类保护板则更重视大电流测试、过流保护和温升表现。带通信功能的智能保护板，还可能需要测试通信协议、参数读取、报警状态和数据记录。

所以采购保护板测试仪时，不能只问“能不能测保护板”。更准确的问法应该是：能测几串?最大测试电流是多少?支持哪种电池体系?能不能测均衡?是否支持通信?是否适合生产线批量测试?

四、保护板测试仪在生产线上有什么价值?

在保护板生产企业，测试仪主要用于成品检验和出厂把关。每块板子生产完成后，经过测试仪检测，合格后再包装发货。不合格的板子可以及时返修，避免客户收到后再反馈问题。

在电池组装企业，保护板测试仪可以用于来料检验。采购回来的保护板不能只看外观和数量，还要抽检或全检关键参数。尤其是长期合作供应商，也不能完全不测。因为电池包一旦装配完成，再拆开返工会浪费大量人工和材料。

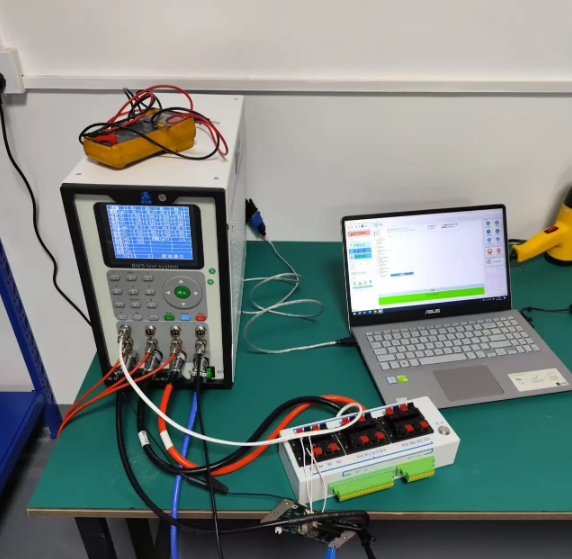

在维修和研发场景中，保护板测试仪也很实用。维修人员可以快速判断保护板是不是故障源，研发人员可以通过测试数据验证新设计是否符合要求。相比单独搭建测试电源、负载和测量仪表，专用测试仪操作更集中，数据也更清楚。

五、手动测试和自动测试有什么区别?

一些小批量场景会使用手动测试设备，操作人员根据步骤切换测试项目，观察数据和结果。这种方式成本较低，适合样品、维修、小批量生产。

批量生产则更适合自动保护板测试仪。自动测试可以按照预设程序连续完成多项检测，测试完成后自动判断合格或不合格，有些设备还能保存数据、打印标签、连接扫码枪、接入MES系统。对工厂来说，自动化测试不仅提高效率，也能减少人为判断误差。

如果企业每天只测几十块板，手动或半自动设备可能已经够用;如果每天测试几百块、几千块保护板，自动化程度就很重要。否则测试环节容易成为产线瓶颈。

六、选购保护板测试仪要看哪些参数?

选型时首先要看串数范围。比如设备支持1串、2串、4串、8串、16串，还是更高串数。串数不匹配，其他功能再多也用不上。

其次看电流能力。保护板有小电流和大电流之分，测试仪的充放电电流、过流测试能力、短路测试能力要满足产品要求。特别是动力电池和储能保护板，不能用小电流设备勉强测试。

再看测试精度和重复性。保护板参数通常有一定误差范围，测试仪如果本身波动大，就会影响判断。生产线使用时，重复性尤其重要，同一块板多次测试结果不能差别太大。

还要看夹具和接线方式。夹具好不好用，直接影响测试效率。接线复杂、容易接错、夹持不稳，都会增加误判和返工。对于多串保护板，线序识别和防接反保护也很重要。

软件功能也不能忽略。是否能设置测试项目，是否能保存数据，是否能导出报表，是否能设置合格范围，是否能记录不良原因，这些都会影响后期质量管理。

七、使用保护板测试仪时容易出现哪些问题?

现场常见问题之一，是接线不规范。保护板测试涉及多个端口，特别是多串保护板，如果采样线顺序接错，轻则测试失败，重则损坏保护板或测试仪。操作人员必须按说明接线，不能凭经验乱插。

第二个问题是参数设置不准确。不同型号保护板的保护电压、恢复电压、过流值和延时时间不同，如果测试程序没有对应调整，就会把正常产品误判为不良，或者把不良品放过去。

第三个问题是夹具磨损。测试夹具长期使用后，弹片、探针、夹口可能接触不良，导致数据跳动。很多企业以为是保护板质量问题，最后发现是夹具接触不稳定。

第四个问题是忽略校准。测试仪用久了，也需要定期校验。如果电压、电流测量偏差变大，检测结果就不可靠。对于质量要求高的企业，应建立定期校准和维护记录。

八、保护板测试数据应该怎么用?

保护板测试仪测出来的数据，不只是为了判断合格与否。长期积累的数据可以帮助企业发现生产问题。比如某一批次过充保护值普遍偏高，可能和元器件批次有关;某个工位不良率偏高，可能是焊接或装配问题;某类板子短路测试失败较多，可能需要检查MOS管或线路设计。

如果设备支持数据导出，企业可以把测试记录用于质量追溯。客户反馈问题时，可以根据批次、时间、测试人员、测试结果进行复查。这样不仅处理售后更有依据，也能反过来优化生产工艺。

对研发部门来说，测试数据还能帮助验证方案。不同IC、不同MOS、不同采样电阻组合，在保护动作和恢复表现上会有差异。通过测试仪记录参数，可以更快找到合适配置。

九、哪些企业更需要保护板测试仪?

保护板生产厂家、电池PACK厂、电动工具电池厂、电动车电池企业、储能设备企业、数码电池组装厂、维修检测机构、研发实验室，都适合配备保护板测试仪。

如果只是偶尔维修，可以选择功能基础、操作简单的测试设备。如果是批量生产，就应考虑自动化、数据管理、测试速度和夹具适配能力。如果是研发实验室，则更看重参数可调范围、测试灵活性和数据细节。

设备选得是否合适，要看自己的应用场景，而不是简单看价格。低价设备如果测不了目标产品，或者测试效率太低，后期反而会影响交付。
